规格说明 | TDE-255H | |
使用方法 | 可选择立横或立式 | |
锁紧方式 | 油压 35kg/cm2 | |
盘面尺寸 | Ø255mm | |
贯穿孔径 | Ø45mm | |
圆盘中心孔径 | Ø80H7mm | |
中心高度 | 160mm | |
盘面T型槽宽度 | 12H7mm | |
定位键 | 18h7mm | |
伺服马达 | • 发那科 | α8i / β12i |
• 三 菱 | HF104T/HF154T | |
总减速比 | 1/90 | |
最小设定单位 | 0.001° | |
累积分割精度 | 15弧秒 | |
重复精度 | 4弧秒 | |
锁紧力 | 50kgf/m | |
蜗轮最大切削力 | 48kgf/m | |
最大负载 | • 垂直(使用尾座) | 100(250)KGS |
• 水平 | 250KGS | |
净重(不含马达) | 95KGS |

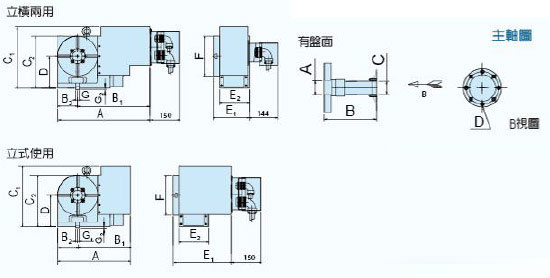

本体外观尺寸 | ||||||||||||
TDE-255H | 板金 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
型式 | ||||||||||||
立式 | 471 | 314 | 157 | 359 | 301 | 160 | 283 | 165 | Ø255 | M18 | 7 | |
立横 | 559 | 402 | 157 | 359 | 301 | 160 | 171 | 165 |
主轴尺寸 | ||||
有无盘面 | A | B | C | D |
有 | Ø80 X 15L | 163.5 | Ø45 X 20L | 4-M6X10L,Ø55 |
