FT-135P
商品介紹
规格说明

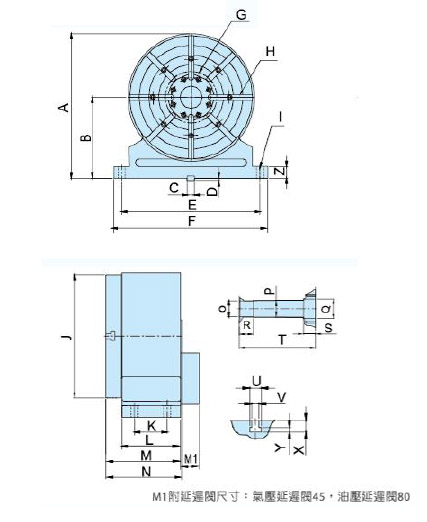

外观尺寸图
1. 气压锁紧采用全面碟式刹车锁紧方式。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
| 规格说明 | FT-135P |
| 锁紧方式 | 气压 5kg/cm2 |
| 盘面尺寸 | Ø170mm |
| 贯穿孔径 | Ø20mm |
| 中心高度 | 135mm |
| 锁紧力 | 16kgf/m |
| 净重(不含马达) | 22KGS |
| 机型／尺寸 | ||||||||
| F T-135P | A | B | C | D | E | F | G | H |
| 220 | 135 | 14 | 7 | 200 | 245 | Ø80 | 4-12 | |
| I | J | K | L | M | N | O | P | |
| 4-Ø 14 | Ø170 | 69 | 95 | 101 | - | Ø50 | Ø20 | |
| Q | R | S | T | U | V | X | Y | |
| Ø20 | 24 | - | 101 | 19 | 12 | 19 | 8 | |
| Z | ||||||||
| 25 | ||||||||
单位mm
