FT-160P
商品介紹

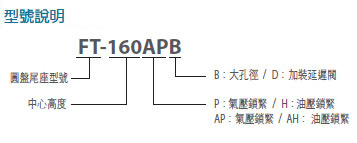

规格说明

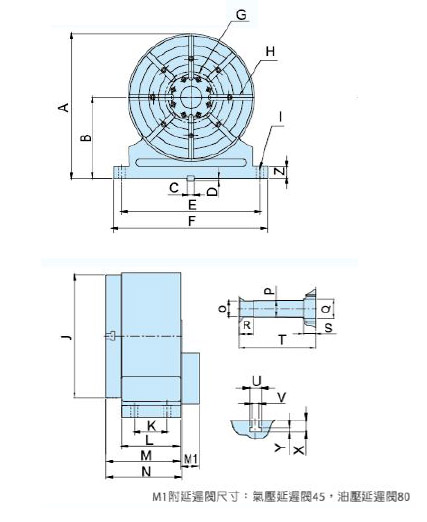

外观尺寸图
1. 气压锁紧采用全面碟式刹车锁紧方式。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
| 规格说明 | FT-160P |
| 锁紧方式 | 气压 5kg/cm2 |
| 盘面尺寸 | Ø255mm |
| 贯穿孔径 | Ø55mm |
| 中心高度 | 160mm |
| 锁紧力 | 45kgf/m |
| 净重(不含马达) | 70KGS |
| 机型／尺寸 | ||||||||
| FT-160P/ H | A | B | C | D | E | F | G | H |
| 295 | 160 | 18 | 7 | 200 | 270 | Ø111 | 4-14 | |
| I | J | K | L | M | N | O | P | |
| 4-Ø 18 | Ø255 | 84 | 124 | 171 | 175 | Ø80 | Ø55 | |
| Q | R | S | T | U | V | X | Y | |
| Ø55 | 65 | - | 175 | 19 | 12 | 19 | 8 | |
| Z | ||||||||
| 25 | ||||||||
单位mm
