FT-210H
商品介紹
规格说明

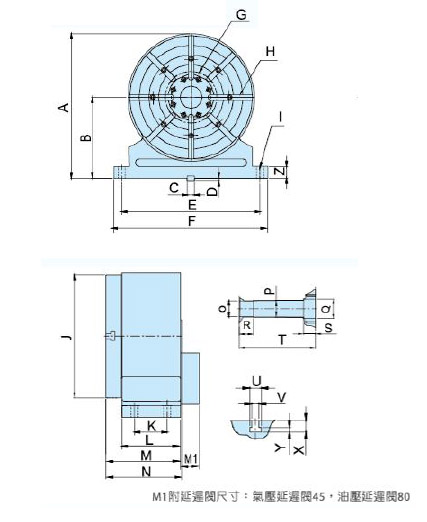

外观尺寸图
1. 气压锁紧采用全面碟式刹车锁紧方式。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
2. 油压锁紧采用全圆周油压环抱锁紧方式。
3. 可与TD,CV3,NC3 系列搭配使用。
4. 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
| 规格说明 | FT-210H |
| 锁紧方式 | 油压 35kg/cm2 |
| 盘面尺寸 | Ø320mm |
| 贯穿孔径 | Ø42mm |
| 中心高度 | 210mm |
| 锁紧力 | 85kgf/m |
| 净重(不含马达) | 115KGS |
| 机型／尺寸 | ||||||||
| FT-210H | A | B | C | D | E | F | G | H |
| 375 | 210 | 18 | 7 | 360 | 400 | Ø102 | 8-14 | |
| I | J | K | L | M | N | O | P | |
| 4-Ø 18 | Ø320 | 85 | 153 | 194 | - | Ø40 | Ø42 | |
| Q | R | S | T | U | V | X | Y | |
| Ø50 | 35 | 30 | 192 | 23 | 14 | 23 | 9 | |
| Z | ||||||||
| 30 | ||||||||
单位mm
