规格说明 | TE-170P | |
使用方法 | 可立横两用 | |
锁紧方式 | 气压 5kg/cm2 | |
盘面尺寸 | Ø170mm | |
贯穿孔径 | Ø45mm | |
圆盘中心孔径 | Ø50H7mm | |
中心高度 | 135mm | |
盘面T型槽宽度 | 12H7mm | |
定位键 | 14h7mm | |
伺服马达 | • 发那科 | α4i / β8i |
• 三 菱 | HF54T(S) | |
总减速比 | 1/72 | |
最小设定单位 | 0.001° | |
累积分割精度 | 40弧秒 | |
重复精度 | 4弧秒 | |
锁紧力 | 15kgf/m | |
蜗轮最大切削力 | 27kgf/m | |
最大负载 | • 垂直(使用尾座) | 50(100)KGS |
• 水平 | 100KGS | |
净重(不含马达) | 38KGS |

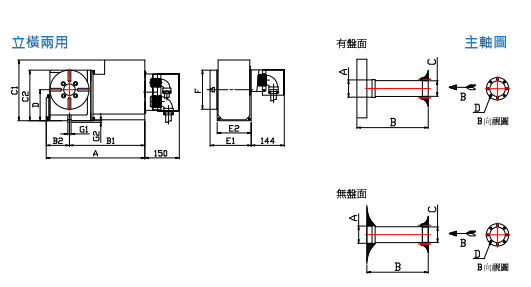

本体外观尺寸 | ||||||||||||
TE-170P | 板金 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
型式 | ||||||||||||
立横 | 428 | 328 | 60 | 285 | 220 | 135 | 179 | 148 | Ø170 | M14 | 7 |
主轴尺寸 | ||||
有无盘面 | A | B | C | D |
有 | Ø50 X 15L | 178 | Ø45 X 17L | 8-M6X 15L,Ø55 |
无 | Ø50 X 20L | 154 | Ø45 X 17L | 8-M6X 15L,Ø55 |
