TE-200H

TE-200H

右手实用型系列

商品介紹
规格说明
外观尺寸图
1. 使用双导程蜗杆蜗轮。
2. 可轻易调整齿隙。
3. 分离式的盘面,可节省空间。
4. 搭配Simple 2010可编程控制器,可与任何CNC机器(加工中心机,数控铣床,数控磨床,专用机)或传统机器(铣床,磨床,钻床)连线,作多角度加工或雕刻。
5. 最小分割0.001度。

规格说明 TE-200H
使用方法 可立横两用
锁紧方式 油压 25kg/cm2
盘面尺寸 Ø200mm
贯穿孔径 Ø40mm
圆盘中心孔径 Ø50H7mm
中心高度 160mm
盘面T型槽宽度 12H7mm
定位键 18h7mm
伺服马达 • 发那科 α4i / β8i
• 三 菱 HF54T/HF104T(S)
总减速比 1/90
最小设定单位 0.001°
累积分割精度 30弧秒
重复精度 4弧秒
锁紧力 25kgf/m
蜗轮最大切削力 27kgf/m
最大负载 • 垂直(使用尾座) 100(250)KGS
• 水平 250KGS
净重(不含马达) 70KGS

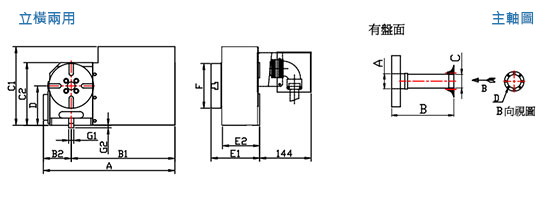

本体外观尺寸
TE-200H 板金 A B1 B2 C1 C2 D E1 E2 F G1 G2
型式
立横 518 328 110 333 301 160 179 150 Ø200 M18 7
单位mm

主轴尺寸
有无盘面 A B C D
Ø50 X 24L 178 Ø40 X 20L 4-M6X 15L,Ø50
单位mm
>
