NC分度盘第四轴
CV3-255HD
立式系列
商品介紹
规格说明

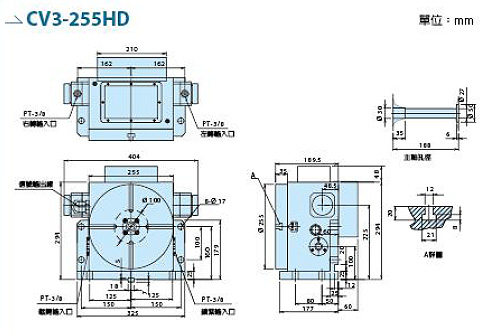

外观尺寸图
1. 采用精密三片式齿型离合器，定位精度高，盘面不会上升。
2. 排齿传动，传动效率高。
3. 油压驱动低成本
4. 强力油压锁紧方式，精度稳定。
5. 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
2. 排齿传动，传动效率高。
3. 油压驱动低成本
4. 强力油压锁紧方式，精度稳定。
5. 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
| 规格说明 | CV3-255HD | |
| 使用方法 | 立式使用 | |
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø255mm | |
| 贯穿孔径 | 无 | |
| 盘面中心孔径 | Ø30X35深mm | |
| 中心高度 | 160mm | |
| 定位键 | 18h7mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 分割数目 | 标准等分：4,6,8,12,24其中一种 | |
| 特殊等分:2,3,5,9,10等 | ||
| 分割精度(弧秒) | ±5弧秒 | |
| 重复精度(弧秒) | ±1弧秒 | |
| 最大负载(公斤) | • 垂直(使用尾座) | 125(250)kgs |
| • 水平 | 250kgs | |
| 净重(公斤) | 80kgs | |
