DD马达系列

DH3-340

横式使用

商品介紹
规格说明

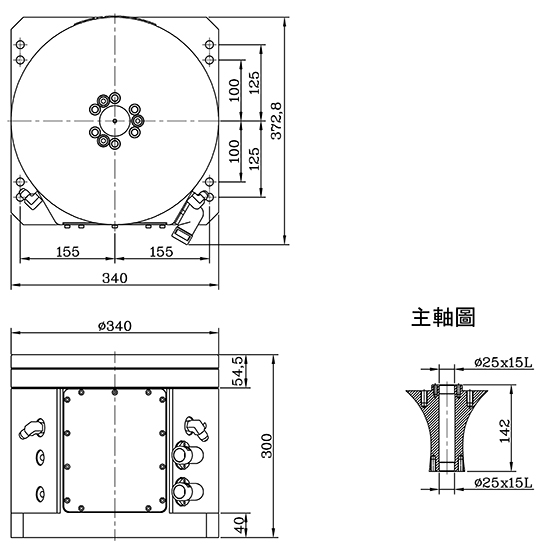

外观尺寸图
1. 直接马达驱动
2. 高速,90度分割时间低于1秒
3. 无齿隙
4. 可与任何控制器搭配, 做分度加工
5. 最小分割角度:5度或15度
6. 重复精度高
7. 可搭配圆盘,做圆盘式专用机的分度盘或搭配方盘, 做卧式加工机的分度盘
8. 也可做动柱机器的交换台
规格说明 DH3-340
使用方法 横式使用
锁紧方式 气压 5kg/cm2 油压 35Kg/cm2
盘面尺寸 Ø 340mm
贯穿孔径 -
圆盘中心孔径 Ø 50mm
总高度 300mm
最高速度 75 rpm
最小分度 15°
绝对定位精度 ±5 弧秒
重复精度 ±2 弧秒
锁紧力 160kgf/m(1600N) 1100kgf/m(11000N)
净重(不含马达) 165KGS

>
