NC分度盘第四轴
快速換模
TGH-100B5/TGH-255Y
旋转主轴/旋转工作台
商品介紹
规格说明
外观尺寸图
1. TGH-100B5 中心孔径BT-50
2. 最小分割精度0.001度
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易
4. 伺服马达驱动，定位快速、精准、低噪音
5. 适合任意角度之加工
2. 最小分割精度0.001度
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易
4. 伺服马达驱动，定位快速、精准、低噪音
5. 适合任意角度之加工
| 规格说明 | TGH-100B5 | TGH-255Y | |
| 使用方法 | 立式使用 | 横式使用 | |
| 锁紧方式 | - | - | |
| 盘面尺寸 | - | - | |
| 贯穿孔径 | Ø40mm | - | |
| 圆盘前端尺寸 | BT-50 | Ø143H7mm | |
| 中心高度 | 100 mm | - | |
| 定位键 | 14h7mm | 18h7mm | |
| 伺服马达 | 安川 | SGMJV-09A / SGMJV-13A | |
| 台达 | ECMA-E11315RS | ||
| 总减速比 | 1/40 | 1/72 | |
| 蜗轮最大切削力 | 30 kgf/m | 48 kgf/m | |
| 最大负载 | 垂直 | 20KGS | - |
| 水平 | - | 250KGS | |
| 净重(不含马达) | 62 KGS | 90 KGS | |

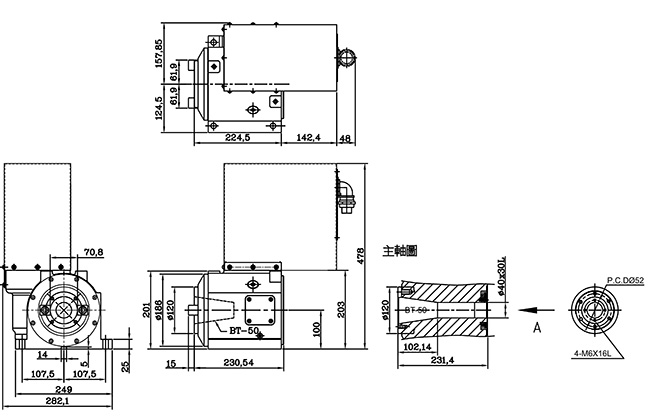

TGH-100B5

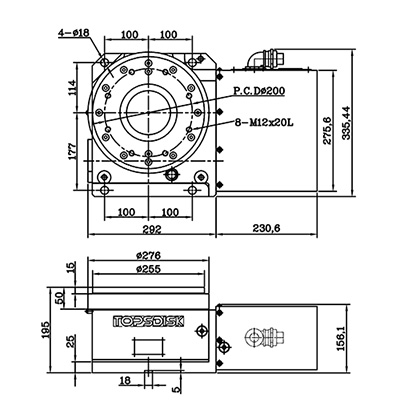

TGH-255Y
